<IFB-4>
■ラインミックスも可能なアンバランス→バランス変換器
本機は民生機等に多く使われている不平衡ライン信号(RCAピン,-
8dBm)を、プロオーディオ標準の平衡信号(キャノン,+4dBm)に変換します。通常は４回路を独立して使用しますが、各入力信号をミックスしたり各
出力に分配したりする事も可能です。
また、それぞれの入力には-∞〜+12dBのレベル調整トリマー、出力のキャノンコネクタにはグランドカットスイッチを装備しています。
ＥＩＡ１Ｕハーフのサイズとなっており２台を横に連結してラックマウントする事も可能です。(※連結する必要がある場合はあらかじめ御指 定ください。)
また、それぞれの入力には-∞〜+12dBのレベル調整トリマー、出力のキャノンコネクタにはグランドカットスイッチを装備しています。
ＥＩＡ１Ｕハーフのサイズとなっており２台を横に連結してラックマウントする事も可能です。(※連結する必要がある場合はあらかじめ御指 定ください。)
■仕様
| ●ラインコンバータ(IFB-4) 回路(チャンネル)数
|
４回路
|
|
|
|
|
入力形式
|
アンバランスタイプ
|
| 定格入力レベル |
-8.0dBm
|
| 最大入力レベル |
+15.0dBm
|
| 入力レベル可変範
囲 |
-∞〜+12dB
|
| 入力インピーダン
ス |
10kΩ以上
|
| 入力コネクタ |
RCAピンジャック
|
|
|
|
| 出力形式 |
電子バランスタイプ
(アンバランスに変換する場合はショートして下さい) |
| 定格出力レベル |
+4.0dBm
|
| 最大出力レベル |
+27.0dBm(No-Load),+25.0dBm(600Ω-load)
|
| 出力インピーダン
ス |
100Ω以下
|
| 推奨負荷 |
600Ω以上
|
| 出力コネクタ |
XLR-3-32相当
|
| 周波数特性 |
5Hz~100kHz +0,-3dB(at GAIN
+12dB/定格)
|
| ノイズレベル |
-80.0dBm以下
(GAIN 12dB/定格,INPUT OPEN,100kHz FILTER ON) |
・総合 |
|
| 電源 |
AC100V(50/60Hz)
|
| 消費電力 |
約5W
|
| 外形寸法(突起物
除く) |
482.0W×44.0H×320.0Dmm(EIA-1U)
215.0W×44.0H×320.0Dmm(取付フィン無し) 482.0W×44.0H×320.0Dmm(2台連結時) |
| 重量 |
約2.0kg
|

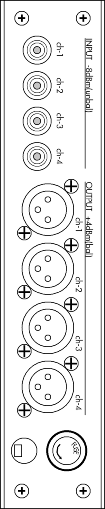

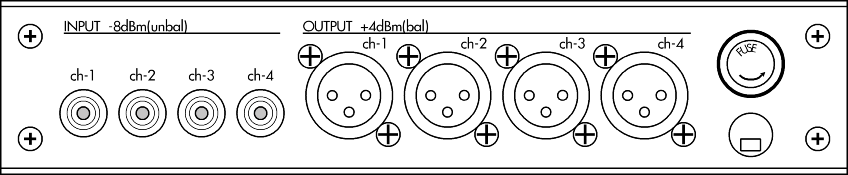

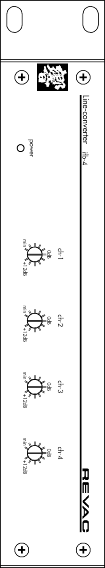

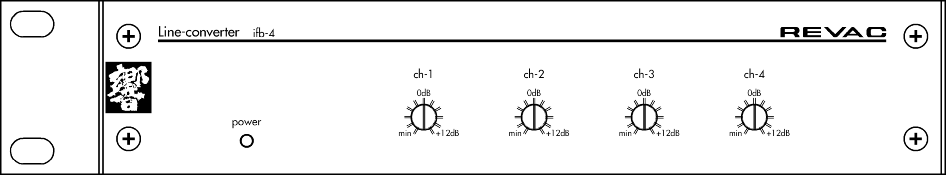

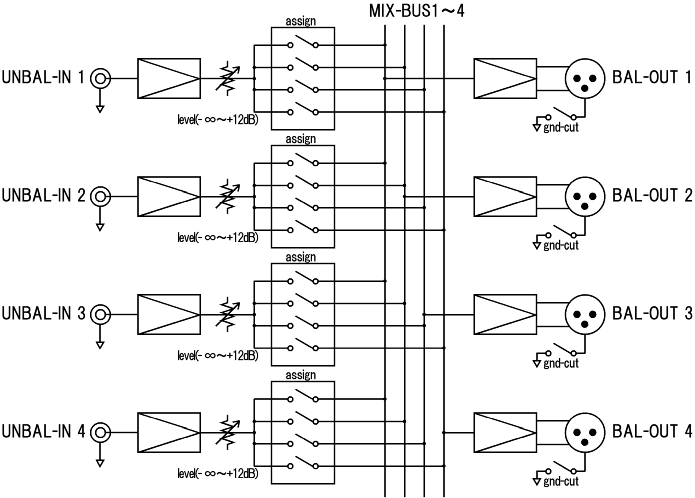

■ブロック図
